Elmco-Ripp

KONSOLE für Öffnungen über 3,01 m

Sturzüberbrückung von 0,80 - 3,00 m

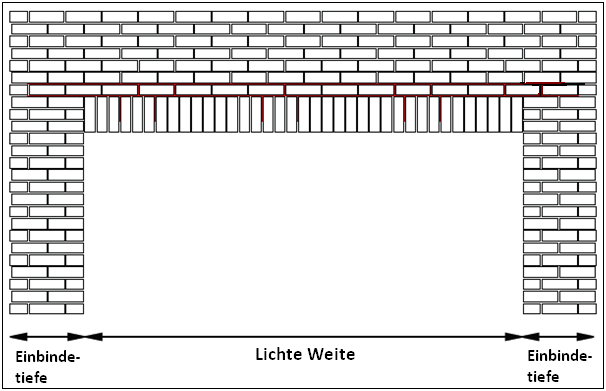

Tabelle zur Errechnung benötigter Elmco-Ripp-Elemente für Öffnungsweiten zwischen 0,76 m und 3,01 m, Steinbreite 115 mm

Öffnungsweite	Einbindetiefe der Bewehrung	Elmco-Ripp Maße (L x B)	Elmco-Fol Maße (L x B)	Bügelpaare Stück
0,76 - 1,01 m	24,5 mm	0,5 x 3,0 m	0,5 x 2,5 m	5
1,00 - 1,26 m	24,5 mm	0,5 x 4,0 m	0,5 x 3,5 m	6
1,26 - 1,51 m	24,5 mm	0,5 x 4,0 m	0,5 x 3,5 m	7
1,51 - 1,76 m	24,5 mm	1,0 x 3,0 m	2,5 m	8
1,76 - 2,01 m	24,5 mm	1,0 x 3,0 m	2,5 m	9
2,01 - 2,26 m	37,0 mm	1,0 x 3,0 m	2,5 m	10
2,26 - 2,51 m	37,0 mm	1,0 x 4,0 m	3,5 m	11
2,51 - 2,76 m	37,0 mm	1,0 x 4,0 m	3,5 m	12
2,76 - 3,01 m	49,5 mm	*2,0 x 4,0 m	3,5 m	13

* Bei Verwendung von 2 Stück Bewehrungselementen, werden diese übereinander angeordnet

à 1 Stück pro Lagerfuge

Bezeichnung	Artikelnummer	Länge	Breite
Elmco-Ripp - 4 -3000 Tragelement	4100404,30	3,00 m	50 mm
Elmco-Ripp - 4 - 4000 Tragelement	4100404,50	4,00 m	50 mm
Elmco-Ripp Tragelement mit Kupplungen (2 Stück) 4 - 3000	4100404,60	3,00 m	50 mm
Elmco-Ripp Tragelement mit Endlagerplatten (2 Stück) 4 - 3000	4100404,70	3,00 m	50 mm
Elmco-Ripp Tragelement mit Kupplung und Endlager 4 - 3000	4100404,61	3,00 m	50 mm

Bezeichnung	Artikelnummer	Länge	Ø
Klemmbügel 50 - unten für Läuferstürze	4100404,37	50 mm	2 mm
Klemmbügel 67 - oben für DF	4100404,35	67 mm	2 mm
Klemmbügel 77 - oben für Hamburger Format	4100404,34	77 mm	2 mm
Klemmbügel 87 - oben für NF	4100404,32	87 mm	2 mm
Klemmbügel 129 - oben für 2DF	4100404,38	129 mm	2 mm
Klemmbügel 180 - unten für Grenadierstürze	4100404,33	180 mm	2 mm
Klemmbügel 280 - unten für Grenadierstürze mit 1,5 Steinen	4100404,36	280 mm	2 mm
