Rohrdurchführungen

→ Futterrohre
→ Ringraumdichtungen
→ Mauerkragen
→ Abwasserdurchführungen



Standard-Futterrohre

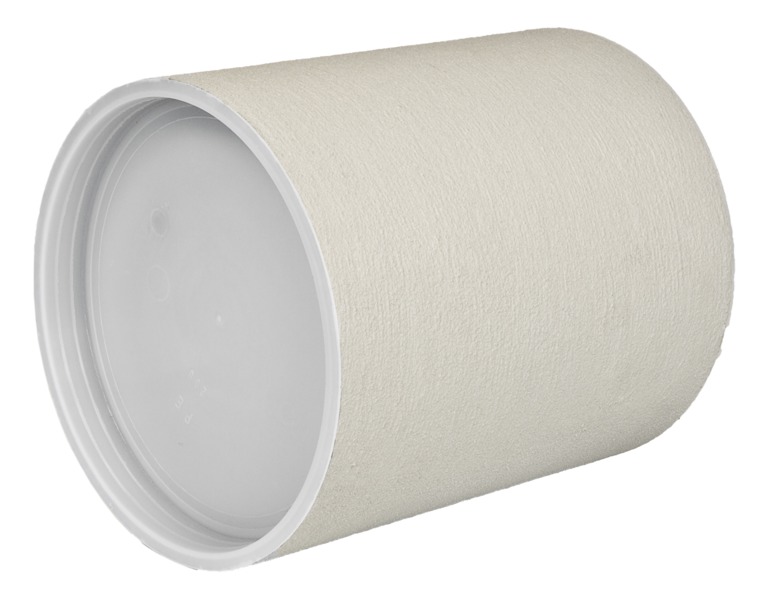

Zement-Verbund-Rohr mit Spezialbeschichtung

· zum Einbau in weiße Wanne
· Beschichtung verbindet sich homogen
mit dem Beton

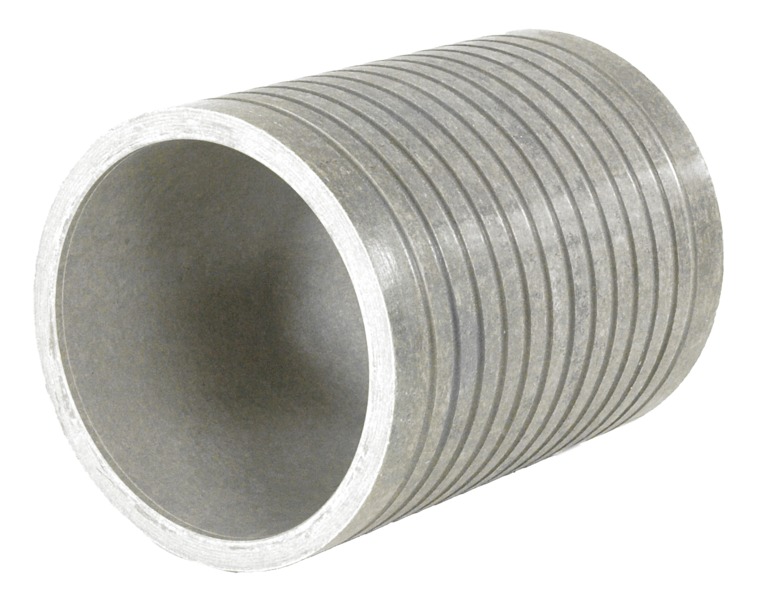

Faserzement-Futterrohr

· zum Einbetonieren oder Einmörteln
· Umlaufende Außenrillung gewährleistet
einen dichten und kraftschlüssigen Verbund mit der Wand

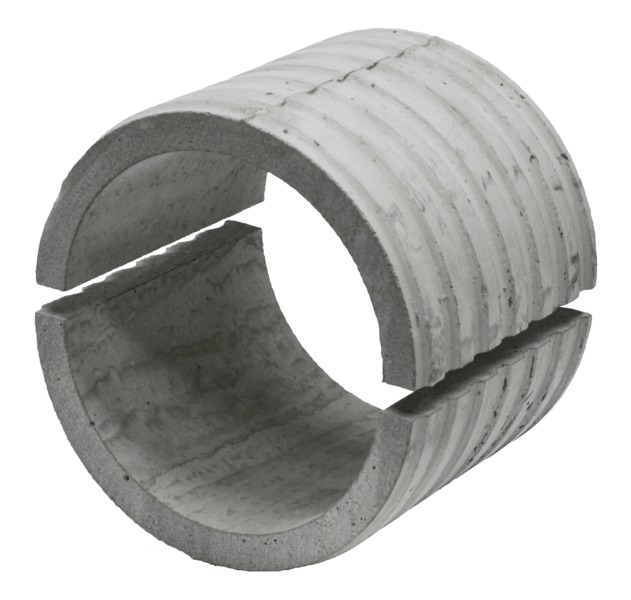

Faserzement-Futterroh geteielt
· bestehend aus zwei Halbschalen
· zur nachträglichen Abdichtung
· zum Einbetonieren oder Einmörteln
· Umlaufende Außenrillung gewährleistet einen dichten
und kraftschlüssigen Verbund mit der Wand

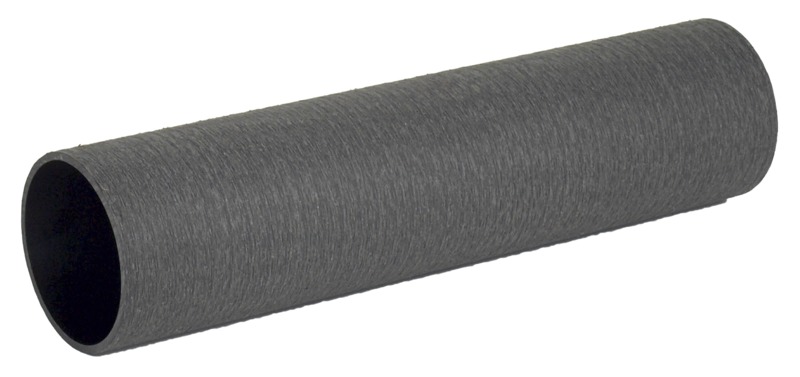

Sanierungsfutterrohr

· zum nachträglichen Einbau
in Mauerwerk oder Betonwände

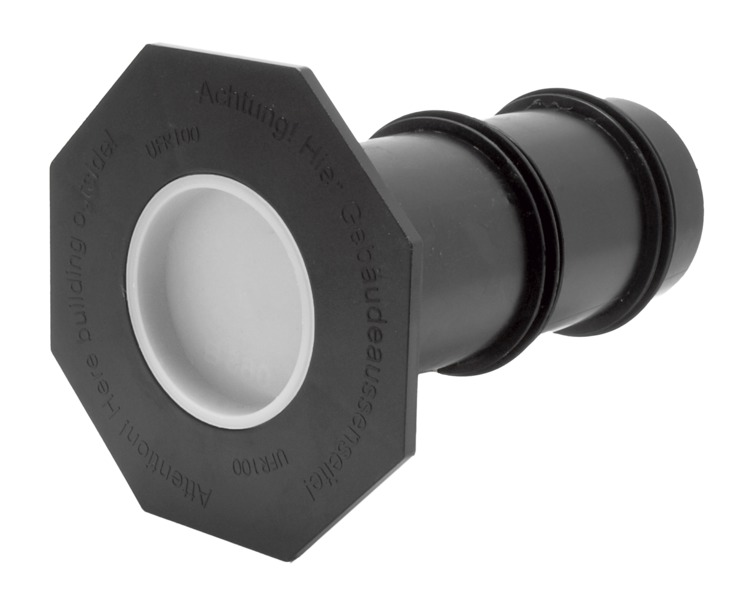

Universelles Futterrohr

· für alle Wandarten
· Kombination von Anspachtelflansch und 3-Stegdichtungen

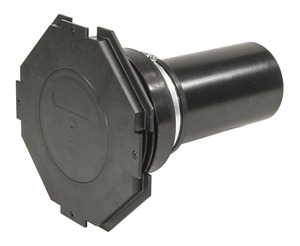

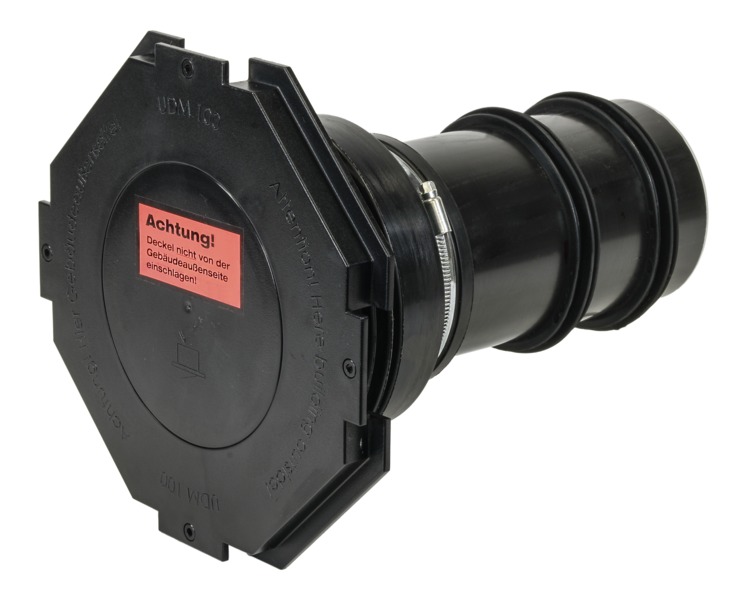

Anschluss-Futterrohr

· ermöglicht den direkten Anschluss eines
glatten Schutzrohres DN 110 mit Steck-/Klebemuffe


 Anschluß Futterrohr
für Doppel-/ Elementwände

· ermöglicht den direkten Anschluss eines
glatten Schutzrohres DN 110 mit Steck-/Klebemuffe





Flansch-Futterrohre


Edelstahl-Futterrohr mit Mittelflansch
· Mittelflansch dient als Wassersperre und

sorgt für eine kraftschlüssige Verbindung

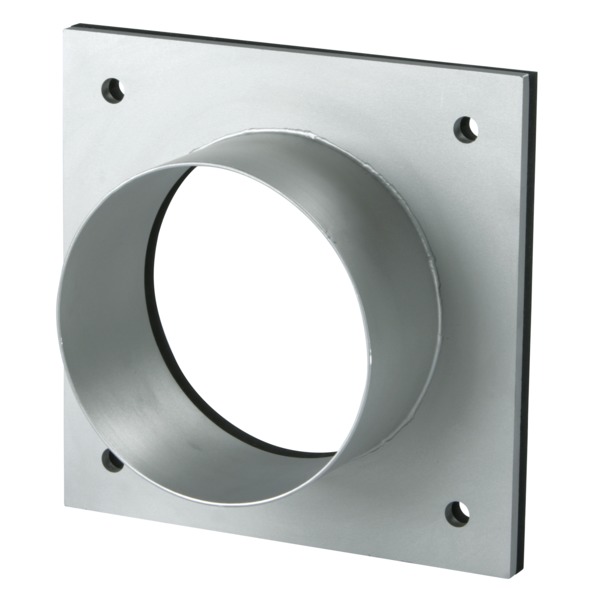

Edelstahlflansch

· zum nachträglichen Andübeln
· zum Andübeln über vorhandene Aussparungen/Durchbrüche
in Wänden oder Bodenplatten

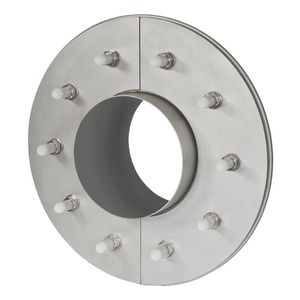

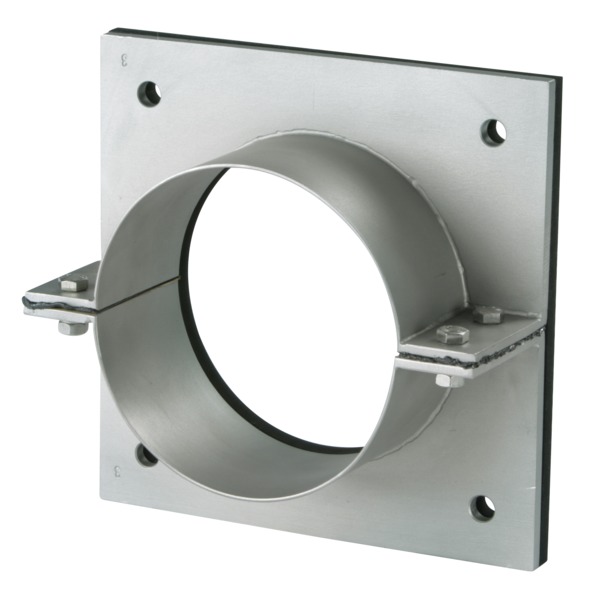

Edelstahlflansch geteielt

· zum Andübeln über vorhandene Aussparungen/Durchbrüche
in Wänden oder Bodenplatten bei bereits verlegten Leitungen
Fest-/ Losflansch-Futterrohr
verzinkt

· zum einbetonieren für
die schwarze Wanne

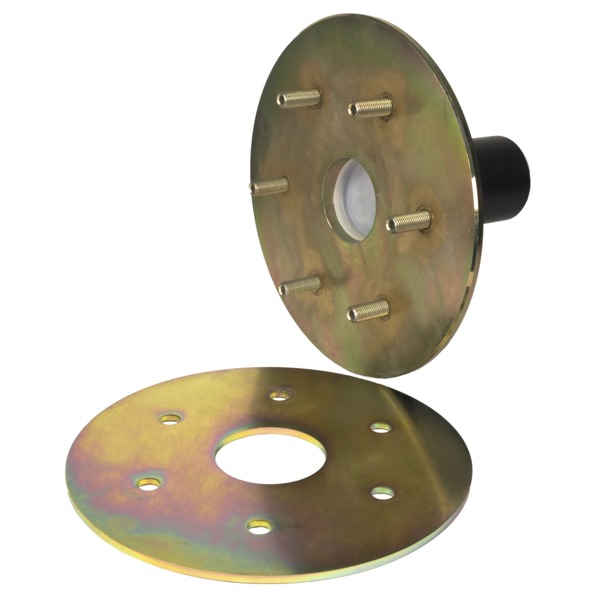

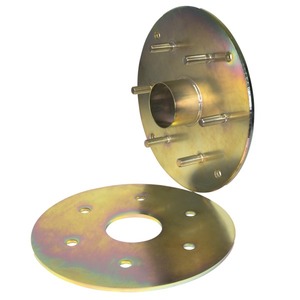

Fest-/ Losflansch-Futterrohr
verzinkt

· zum nachträglichen Andübeln
für die schwarze Wanne

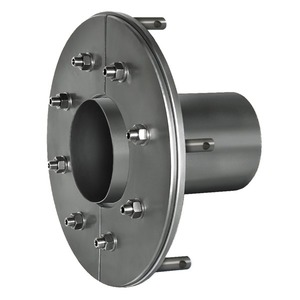

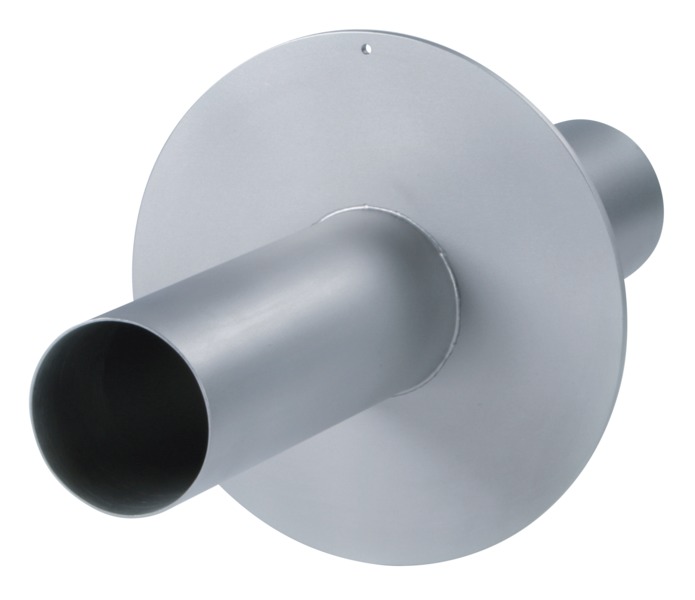

Fest-/ Losflansch-Futterrohr
Edelstahl

· zum einbetonieren für
die schwarze Wanne

 Fest-/ Losflansch-Futterrohr
Edelstahl

· zum nachträglichen Andübeln
für die schwarze Wanne

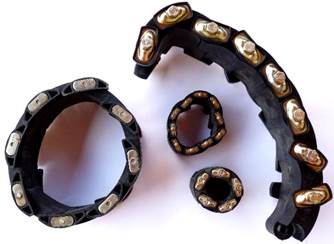

Dichtgliederketten als Ringraumdichtung

  • Ausführung in Edelstahl V4A oder verzinkt und gelb chromatiert
  • Zusammensetzung zu einer Kette aus einzelnen Dichtgliedern
  • garantiert 100-prozentigen luft- und wasserdichten Verschluss des Raumes zwischen Mediumrohren und Mauerdurchführungen oder zwischen Medium- und Mantelrohr
  • in vielen Abmessungen lieferbar und nahezu für jeden Anwendungsbereich ideal geeignet
· einfache und schnelle Montage
· Abdichtung aller Arten von Leitungen
· Druckdicht bis 2 bar
· Trinkwasserzulassung für das Dichtelement gemäß KTW-Empfehlung 1.3.1.
· elektrische Isolierung zwischen den Rohren (kath. Schutz)
· reduziert Schwingungen der Rohre zur Wand
· stabilisiert und schützt das Mediumrohr
· generell ölbeständig
Modell Dichtbereich
in mm
(Ringspalt)		 Kreisbogenlänge Einbaulänge Mindestwanddicke Schrauben Gewicht
Stück / kg
DG 200 12,5 - 16 30,5 64 50 M 5 x 60 0,04
DG 250 15,5 - 20 28,8 64 50 M 5 x 60 0,04
DG 300 17,0 - 23 40,3 90 70 M 8 x 85 0,10
DG 315 20,5 - 27 37,7 90 70 M 8 x 85 0,11
DG 325 24,5 - 33 77,0 101 70 M 8 x 95 0,25
DG 350 24,5 - 33 41,9 101 70 M 8 x 95 0,16
DG 375 31,5 - 40 55,5 101 70 M 8 x 95 0,23
DG 465 31,5 - 40 93,0 136 100 M 10 x 130 0,52
DG 400 36,5 - 46 93,0 136 100 M 10 x 130 0,60
DG 415 36,5 - 46 68,0 136 100 M 10 x 130 0,46
DG 425 28,5 - 38 93,0 136 100 M 10 x 130 0,48
DG 450 40,5 - 51 92,0 136 100 M 10 x 130 0,66
DG 475 40,5 - 51 68,0 136 100 M 10 x 130 0,52
DG 500 58,5 - 72 99,0 151 110 M 12 x 140 1,07
DG 565 58,5 - 72 78,5 151 110 M 12 x 140 0,85
DG 525 48,5 - 60 99,0 151 110 M 12 x 140 0,96
DG 550 48,5 - 60 78,5 151 110 M 12 x 140 0,76
DG 600 81,0 - 100 101,0 151 110 M 12 x 140 1,54
DG 650 70,5 - 84 104,0 151 110 M 12 x 140 1,43
DG 800 128 - 145 167,5 151 110 M 12 x 140 -
DG 865 143 - 165 167,5 151 110 M 12 x 140 -

Bei Modellen mit gleichem Dichtbereich ist die Kreisbogenlänge unterschiedlich. Die größere Kreisbogenlänge bedeutet bei größerem Rohrdurchmesser weniger Glieder = weniger Montageaufwand.

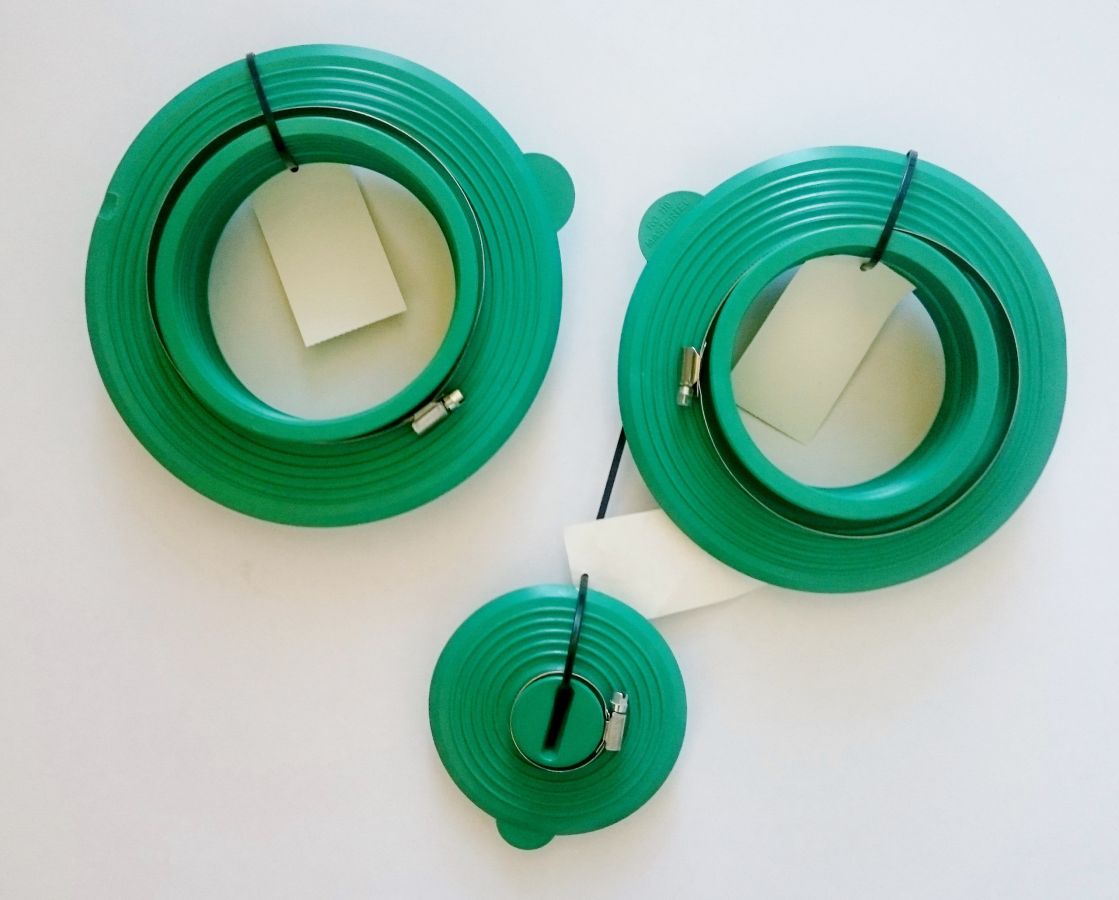

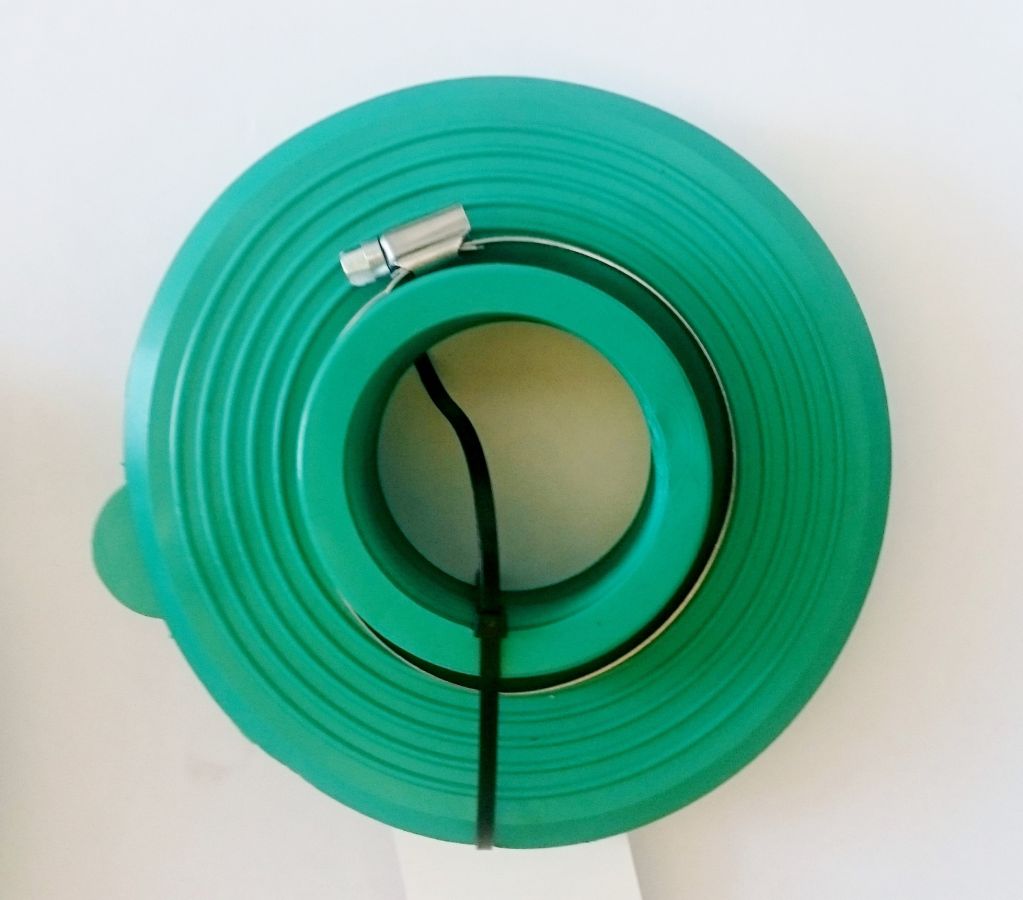

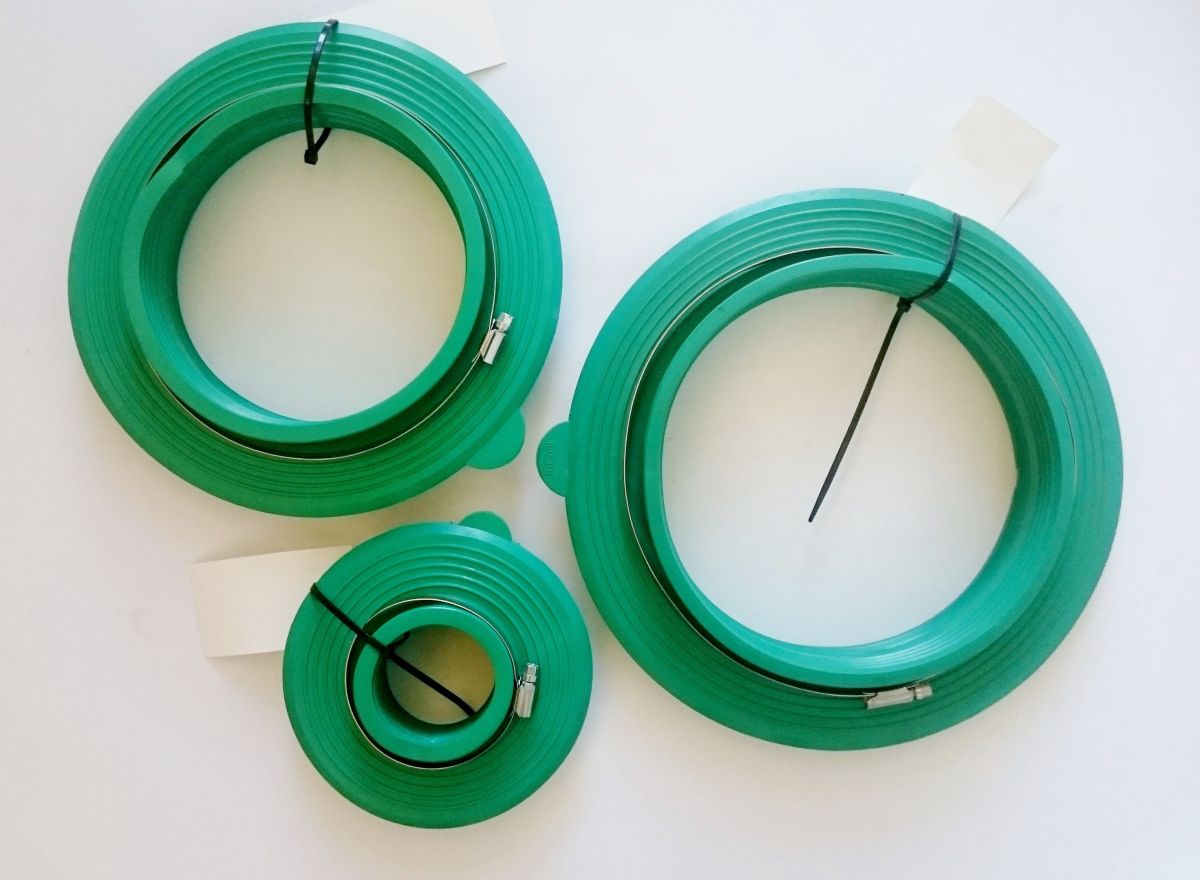

Mauerkragen

  • 2 Edelstahlspannbänder



Artikelnummer Bezeichnung für Rohraußen-abmessungen
mm		 Spannbereich
mm		 Verpackung
Stück		 Gewicht/
Stück
kg
von DA bis DA
5020MK25 RO 25 25 25 25 1 0,25
5020MK32 RO 32 32 31 32 1 0,25
5020MK40 RO 40 40 39 42 1 0,26
5020MK50 RO 50 50 48 53 1 0,29
5020MK63 RO 63 63 61 64 1 0,32
5020MK75 RO 75 75 72 80 1 0,36
5020MK90 RO 90 90 87 92 1 0,45
5020MK110 RO 110 110
KG-Rohr DN 100		 107 115 Umverpackung Karton 50 Stück 0,48
5020MK125 RO 125 125
KG-Rohr DN 125		 123 130 Umverpackung Karton 40 Stück 0,51
5020MK140 RO 140 140 137 147 1 0,54
5020MK160 RO 160 160
KG-Rohr DN 150		 157 166 Umverpackung Karton 35 Stück 0,62
5020MK170 RO 170 170 167 177 1 0,66
5020MK180 RO 180 180 177 187 1 0,68
5020MK200 RO 200 200
KG-Rohr DN 200		 197 207 Umverpackung Karton 30 Stück 0,70
5020MK225 RO 225 225 220 230 1 0,81
5020MK250 RO 250 250
KG-Rohr DN 250		 245 260 1 0,89
5020MK280 RO 280 280 275 290 1 0,92
5020MK315 RO 315 315
KG-Rohr DN 300		 310 324 1 1,07
5020MK355 RO 355 355 350 365 1 1,18
5020MK400 RO 400 400
KG-Rohr DN 400		 395 410 1 1,31
5020MK450 RO 450 450 440 460 1 1,90
5020MK500 RO 500 500
KG-Rohr DN 500		 495 515 1 2,15
5020MK560 RO 560 560 555 580 1 2,60
5020MK630 RO 630 630 625 650 1 2,90
5020MK710 RO 710 710 705 735 1 3,00
5020MK800 RO 800 800 795 830 1 3,40
5020MK900 RO 900 900 895 930 1 4,25
5020MK1000 RO 1000 1000 995 1030 1 4,45
5020MK1200 RO 1200 1200 1195 1240 1 5,75
