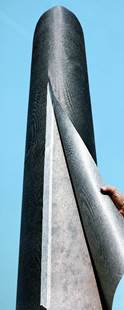

Schalrohre

  • Schneller Fortschritt am Bauobjekt - Aufstellen und Ausschalen in kürzester Zeit
  • leicht und handlich bei Transport und Montage
  • wirtschaftlich - Reinigung und Rücktransport der Schalung entfallen
  • ein Betoniertermin für viele Stützen
  • kein Schalöl notwendig
  • problemlose Entsorgung als Wertstoff
  • Schalung nach den Anforderungen im Merkblatt Sichtbeton Sichtbetonklasse SB3
  • in unterschiedlichen geometrischen Ausführungen: rund, quadratisch, rechteckig, achteckig
    → bei einer eckigen Schalung sind standardmäßig alle Kanten abgefast
  • bei Rundstützenschalungen gibt es folgende Oberflächenausführungen: spiral, glatt, lunkerfrei, strukturiert





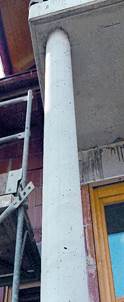

Schalung für Rundsäulen

Schalung für Rundstützen - SPIRAL

Gewohnte Betonoberflächenqualität mit normalem Lunkerbild und leichter Abzeichnung der spiralförmigen Wickelstruktur des Schalrohres.

Artikelnummer Rohrinnen-∅
mm		 Betonbedarf
m³/m		 Betoniergeschwindigkeit
m/Std.		 Gewicht
kg/m
SRS150 150 0,019 6 1,54
SRS200 200 0,033 6 1,90
SRS250 250 0,052 6 2,30
SRS300 300 0,074 6 2,60
SRS350 350 0,101 6 3,40
SRS400 400 0,132 5 4,87
SRS450 450 0,167 4 5,60
SRS500 500 0,206 3 6,88
SRS550 550 0,249 3 7,90
SRS600 600 0,297 3 9,20
SRS650 650 0,348 3 11,00
SRS700 700 0,404 3 12,60
SRS750 750 0,463 3 14,25
SRS800 800 0,528 3 15,90
SRS900 900 0,668 2 17,20
SRS1000 1000 0,825 2 26,60
SRS1100 1100 0,998 2 30,80
SRS1200 1200 1,188 2 35,00

Schalung für Rundstützen - GLATT

Gewohnte Betonoberflächenqualität mit gelegentlicher Lunkerbildung, aber ansonsten glatter Betonoberfläche als Abdruck der Kunststoffeinlage.

Artikelnummer Rohrinnen-∅
mm		 Betonbedarf
m³/m		 Betoniergeschwindigkeit
m/Std.		 Gewicht
kg/m
SRG150 150 0,019 6 1,80
SRG200 200 0,033 6 2,25
SRG250 250 0,052 6 2,74
SRG300 300 0,074 6 3,12
SRG350 350 0,101 6 4,01
SRG400 400 0,132 5 5,75
SRG450 450 0,167 4 6,58
SRG500 500 0,206 3 7,97
SRG550 550 0,249 3 9,10
SRG600 600 0,297 3 10,51
SRG650 650 0,348 3 12,13
SRG700 700 0,404 3 13,82
SRG750 750 0,463 3 15,74
SRG800 800 0,528 3 17,66
SRG900 900 0,668 2 19,16
SRG1000 1000 0,825 2 28,78
SRG1100 1100 0,998 2 33,20
SRG1200 1200 1,188 2 37,62

Schalung für Runstützen - LUNKERFREI

Höchste Oberflächenhärte der Randbetonschicht weitgehend ohne Lunker. Beim Ausschalen sichtbare Farbunterschiede der Betonoberfläche gleichen sich nach einigen Tagen an.

Artikelnummer Rohrinnen-∅
mm		 Betonbedarf
m³/m		 Betoniergeschwindigkeit
m/Std.		 Gewicht
kg/m
SRL150 150 0,019 6 1,70
SRL200 200 0,033 6 2,12
SRL250 250 0,052 6 2,57
SRL300 300 0,074 6 2,92
SRL350 350 0,101 6 3,78
SRL400 400 0,132 5 5,30
SRL450 450 0,167 4 6,09
SRL500 500 0,206 3 7,42
SRL550 550 0,249 3 8,50
SRL600 600 0,297 3 9,85
SRL650 650 0,348 3 11,70
SRL700 700 0,404 3 13,36
SRL750 750 0,463 3 14,63
SRL800 800 0,528 3 16,77
SRL900 900 0,668 2 18,17
SRL1000 1000 0,825 2 27,68
SRL1100 1100 0,998 2 31,99
SRL1200 1200 1,188 2 36,30





Schalungen für Rechtecksäulen

Artikelnummer Abmessung
a x b mm

Rohraußen-∅
mm

 Betonbedarf
m³/m		 Betonier-geschwindigkeit
m/Std.		 Gewicht
kg/m
SRR175240 175 x 240 306 0,044 6 3,49
SRR200240 200 x 240 306 0,050 6 3,34
SRR200250 200 x 250 357 0,053 6 4,75
SRR200300 200 x 300 408 0,063 6 6,74
SRR200350 200 x 350 408 0,074 5 6,49
SRR200400 200 x 400 510 0,084 3 10,08
SRR240300 240 x 300 408 0,076 5 6,44
SRR240350 240 x 350 459 0,088 4 7,73
SRR240360 240 x 360 459 0,091 4 7,67
SRR240365 240 x 365 459 0,092 4 7,64
SRR240400 240 x 400 459 0,101 4 7,43
SRR240450 240 x 450 561 0,113 3 11,48
SRR240500 240 x 500 612 0,126 3 13,65
SRR250300 250 x 300 408 0,079 5 6,36
SRR250350 250 x 350 459 0,092 5 7,65
SRR250400 250 x 400 510 0,105 3 9,58
SRR250500 250 x 500 612 0,131 3 13,53
SRR300350 300 x 350 459 0,110 4 7,21
SRR300400 300 x 400 510 0,126 3 9,08
SRR300450 300 x 450 561 0,142 3 10,80
SRR300500 300 x 500 612 0,158 3 12,90
SRR350400 350 x 400 561 0,147 3 10,68
SRR400500 400 x 500 663 0,210 3 ,73





Schalungen für Quadratsäulen

Artikelnummer Abmessung
a x b mm		 Rohraußen-∅
mm		 Betonbedarf
m³/m		 Betonier-geschwindigkeit
m/Std.		 Gewicht
kg/m
SRQ150150 150 x 150 206 0,024 6 2,27
SRQ200200 200 x 200 306 0,042 6 3,54
SRQ240240 240 x 240 356 0,060 6 4,55
SRQ250250 250 x 250 356 0,066 6 4,43
SRQ300300 300 x 300 408 0,095 5 5,99
SRQ350350 350 x 350 510 0,129 4 9,02
SRQ360360 360 x 360 510 0,136 4 8,84
SRQ400400 400 x 400 561 0,168 3 10,18
SRQ450450 450 x 450 663 0,213 3 14,66
SRQ500500 500 x 500 714 0,263 3 16,46





Schalung für Achtecksäulen

Artikelnummer Rohraußen-∅
mm

Eckmaß
E
mm

 Schlüsselmaß S
mm		 Flächenmaß
A
mm		 Betonbedarf
m³/m		 Betonier-geschwindigkeit
m/Std.		 Gewicht
kg/m
SRO8310 306 245 226 94 0,045 6 4,20
SRO8360 356 296 274 113 0,065 6 5,30
SRO8410 407 348 322 133 0,090 5 6,90
SRO8460 459 398 368 152 0,118 4 8,00
SRO8664 663 603 557 231 0,270 3 16,60
SRO8918 918 797 736 305 0,472 2 29,80





Zubehör Säulenschalung

Stützvorrichtung (ohne Richtstützen)

  Bezeichnung Gewicht
kg/Stück

Größe I für Schalrohr ø 200 - 600 mm - Typ Gabel, Spanngurt mit Ratsche und 3 Gabelstücken 2,30
Größe II für Schalrohr ø > 600 mm - Typ Gabel, Spanngurt mit Ratsche und 3 Gabelstücken 2,50
Zusatz-Gabelstück für Anschluss einer 4. Richtstütze 0,43
Größe I für Schalrohr ø 200 - 600 mm - Typ Gewindestab, Spanngurt mit Ratsche und 3 Gewindestahlstücken 2,40
Größe II für Schalrohr ø > 600 mm - Typ Gewindestab, Spanngurt mit Ratsche und 3 Gewindestahlstücken 2,60
Zusatz-Gewindestück für Anschluss einer 4. Richtstütze 0,45
Klebeband 50 mm x 50 m gewebearmiert zur Abdichtung an Schalrohrstößen, sowie zur Reparatur beschädigter Schalrohroberflächen -

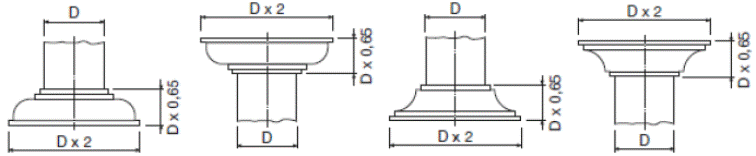

Säulenfüße und Kapitelle

  • Ausführung "rund" ist in einteiliger und zweiteiliger Form lieferbar
  • die einteilige Form eignet sich für den einmaligen Einsatz ohne vertikalen Schalungsstoß
  • bei der zweiteiligen Form ist nach dem Ausschalen, Säubern der Schalung und dem Trennmittelauftrag ein zweiter Einsatz möglich - pflegliche Behandlung vorausgesetzt

mögliche ausgewählte Beispiele:

Fratec - formgebende Schalung

  • als Sonderformen
    • formgebender Schalungseinsatz in statisch tragenden Schalungen
    • freie Gestaltungsmöglichkeit bei optisch anspruchsvollen Bauwerken
    • freie Wahl der Auskragungen bei statisch beanspruchten Bauteilen
    • Strukturierung der Betonoberfläche
  • als Aussparungen
  • einbaufertige Komplettschalung
  • Ergänzung konventioneller bauseitiger Schalung
  • Gestaltungsfreiheit ohne Berücksichtigung schalungstechnischer Belange
  • schnelles und einfaches Aufstellen der Schalung
  • Schalung nach den Anforderungen im Merkblatt Sichtbeton Sichtbetonklasse SB2
  • als Gesimsschalung
  • einbaufertige Abschalung mit Ihrem Wunschprofil
  • gleiche Form für Kapitell, Abschalung und Gesims
  • gleiche Form bei unterschiedlich großer Abmessung möglich
  • als Halbfertigteil-Balkonabschalung lieferbar
  • Decke und Wandgesims in einem Betoniervorgang
  • Schalungen nach den Anforderungen im Merkblatt Sichtbeton Sichtbetonklasse SB3
  • als Kapitell- und Säulenfußschalung
  • Ausführung "rund" in einteiliger und zweiteiliger Form
  • die einteilige Form eignet sich für den einmaligen Einsatz ohne vertikalen Schalungsstoß
  • bei der zweiteiligen

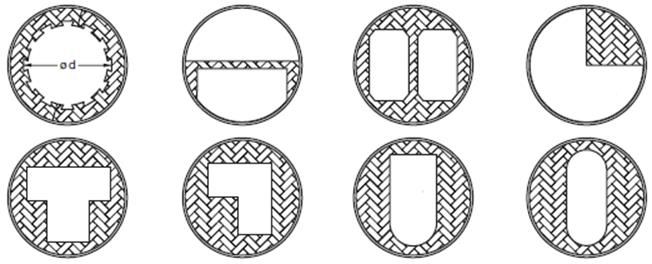

Beispiele für Schalungen mit beliebigem Säulenquerschnitt:
