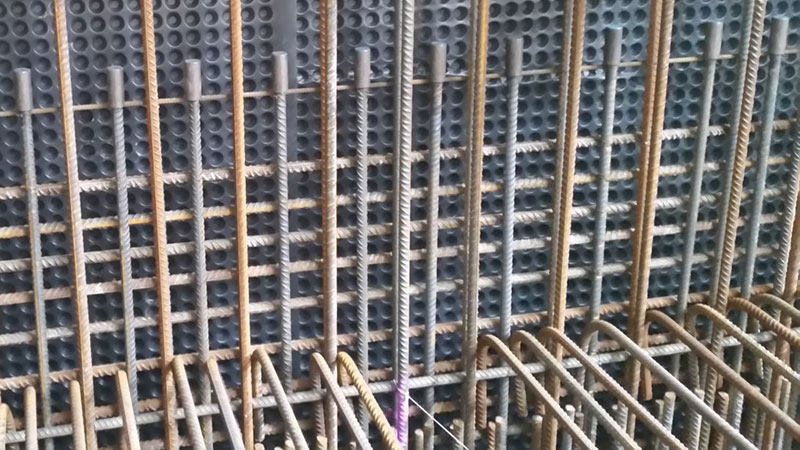

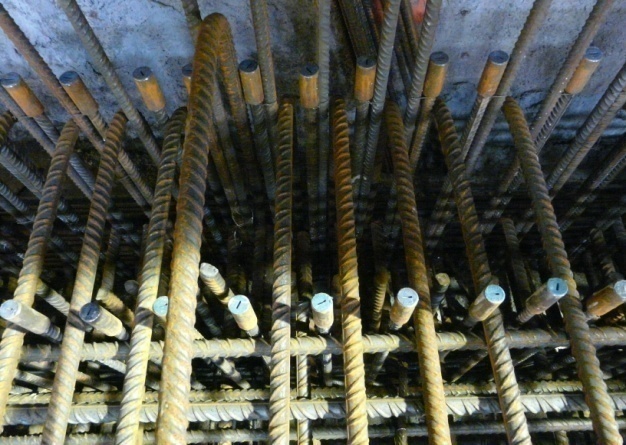

Bewehrungsschraubanschlüsse (eigene Herstellung)
Zulassungsnummer: Z-1.5-179
Übereinstimmungszertifikat: ÜZ 1.0/06-029
Ancon TTS Standardkupplung

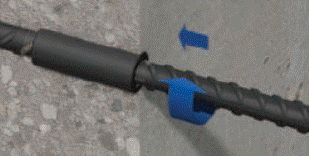

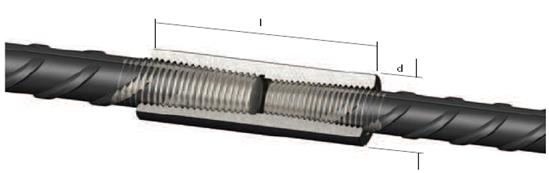

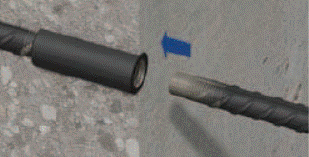

Der Muffenstab (AB-B) ist dazu geeignet, Betonstäbe eines Durchmessers zu verbinden, an welchem gerade oder gebogene Anschlussstäbe (AB-A) frei drehbar sind.
Muffe Anschlussstab Muffe Anschlussstab
| Durchmesser Betonstahl (mm) |
Artikelnummer | Außendurchmesser Kupplung "d" (mm) |
Länge Kupplung "l" (mm) |

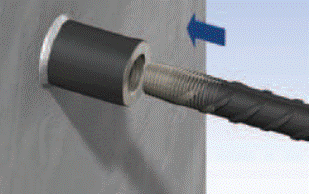

Gewicht pro Kupplung (kg) | Erforderliches Drehmoment (Nm) |
|---|---|---|---|---|---|
| 12 | 1700AB-B-12 | 22 | 58 | 0,09 | 60 |
| 14 | 1700AB-B-14 | 22 | 64 | 0,12 | 85 |
| 16 | 1700AB-B-16 | 25 | 70 | 0,17 | 110 |
| 20 | 1700AB-B-20 | 30 | 74 | 0,26 | 165 |
| 25 | 1700AB-B-25 | 36 | 90 | 0,41 | 265 |
| 28 | 1700AB-B-28 | 42 | 100 | 0,66 | 300 |
| 32 | 1700AB-B-32 | 46 | 112 | 0,85 | 350 |
| 40 | 1700AB-B-40 | 60 | 138 | 1,90 | 390 |
| Durchmesser Betonstahl (mm) |
Artikelnummer | Außen-ø Nagelteller (mm) |
Höhe Nagelteller (mm) |
|
|---|---|---|---|---|
 |
12 | 1700NP12 | 70 | 5 |
| 14 | 1700NP14 | 70 | 5 | |
| 16 | 1700NP16 | 70 | 5 | |
| 20 | 1700NP20 | 70 | 5 | |
| 25 | 1700NP25 | 90 | 5 | |
| 28 | 1700NP28 | 110 | 5 | |
| 32 | 1700NP32 | 110 | 5 | |
| 40 | 1700NP40 | 110 | 5 |
Ancon TTT Reduktionskupplung

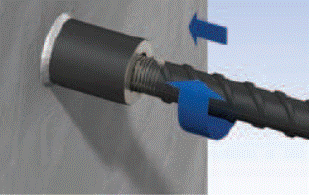

Der Reduzierkupplungsstab (AB-R) ist dazu geeignet, Betonstäbe von verschiedenen Durchmessern zu verbinden, an welchem gerade oder gebogene Anschlussstäbe (AB-A) frei drehbar sind.
Reduziermuffe Anschlussstab Reduziermuffe Anschlussstab
| Durchmesser Betonstahl (mm) |
Artikelnummer | Außen-ø Kupplung "d" (mm) |
Länge Kupplung "l" (mm) |
Gewicht pro Kupplung (kg) |
Erforderliches Drehmoment (Nm) |
|---|---|---|---|---|---|
| 12/14 | 1700AB-R12/14 | 22 | 65 | 0,14 | 60/85 |
| 12/16 | 1700AB-R12/16 | 25 | 72 | 0,21 | 60/110 |
| 14/16 | 1700AB-R14/16 | 25 | 71 | 0,19 | 85/110 |
| 16/20 | 1700AB-R16/20 | 30 | 78 | 0,29 | 110/165 |
| 20/25 | 1700AB-R20/25 | 36 | 90 | 0,48 | 165/265 |
| 25/28 | 1700AB-R25/28 | 42 | 99 | 0,72 | 265/300 |
| 25/32 | 1700AB-R25/32 | 46 | 112 | 0,98 | 265/350 |
| 28/32 | 1700AB-R28/32 | 46 | 112 | 0,91 | 300/350 |
| 32/40 | 1700AB-R32/40 | 60 | 138 | 1,62 | 350/390 |
Ancon TTP Positionskupplung

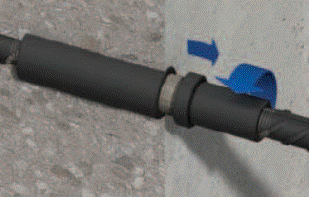

Der Positionsmuffenstab (AB-P) ist dazu geeignet, Betonstäbe eines Durchmessers zu verbinden, an welchem gerade oder gebogene Anschlussstäbe (AB-A) nicht frei drehbar sind.
Positionsmuffe Anschlussstab Positionsmuffe Anschlussstab
| Durchmesser Betonstahl (mm) | 12 | 14 | 16 | 20 | 25 | 28 | 32 | 40 |
|---|---|---|---|---|---|---|---|---|
| Artikelnummer: 1700AB- | P-12 | P-14 | P-16 | P-20 | P-25 | P-28 | P-32 | P-40 |
| Außen-ø Kupplung 1 (mm) "d1" |
25 | 25 | 30 | 36 | 46 | 50 | 55 | 70 |
| Außen-ø Kupplung 2 (mm) "d2" |
22 | 22 | 25 | 30 | 36 | 42 | 46 | 60 |

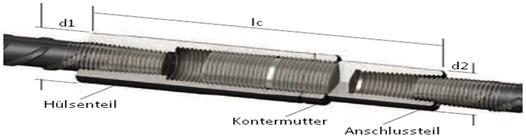

| Geschlossene Länge (mm) "lc" | 138 | 150 | 155 | 180 | 207 | 218 | 243 | 296 |

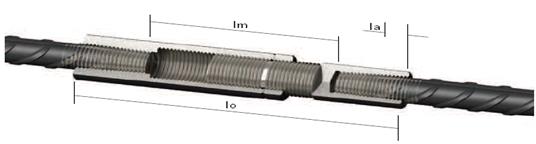

| Max. offene Länge (mm) "lo" |
178,5 | 190,5 | 196,5 | 231,5 | 266,5 | 274,5 | 305,5 | 374,5 |
| Einstellbare Länge (mm) "la" | 23,5 | 23,5 | 24,5 | 26,5 | 33,5 | 31,5 | 37,5 | 52,5 |
| Max. Distanz zw. Stab-enden (mm) "lm" |
126,5 | 132,5 | 132,5 | 165,5 | 182,5 | 188,5 | 199,5 | 242,5 |
| Erforderliches Drehmoment Kupplung (Nm) | 60 | 85 | 110 | 165 | 265 | 300 | 350 | 390 |
| Erforderliches Drehmoment Kontermutter (Nm) | 20 | 25 | 30 | 50 | 70 | 80 | 90 | 110 |
Reduktionen und Zuschläge in der Verarbeitung
Damit in der Verarbeitung und Herstellung von Muffenhalbstössen und Ergänzungsgewinde die richtigen Längen auf der Baustelle eintreffen, gilt es folgendes zu beachten:

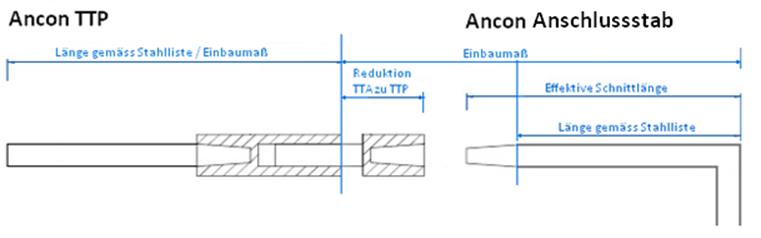

Bemaßung der Ancon Positionsmuffe:
| Durchmesser | 12 mm | 14 mm | 16 mm | 20 mm | 25 mm | 28 mm | 32 mm | 40 mm |
|---|---|---|---|---|---|---|---|---|
| Reduktionsmaß | 55 mm | 60 mm | 60 mm | 65 mm | 75 mm | 80 mm | 85 mm |
Ancon TTH Endverankerung
Die Endverankerung (AB-TTH) im Stahlbetonbau verankert den Betonstahl im Bauteilrand mit Hilfe eines Endhakens.
| Durchmesser Betonstahl (mm) |
12 | 14 | 16 | 20 | 25 | 28 | 32 | 40 |
|---|---|---|---|---|---|---|---|---|
| Artikelnummer: 1700-AB-TTH |
12 | 14 | 16 | 20 | 25 | 28 | 32 | 40 |

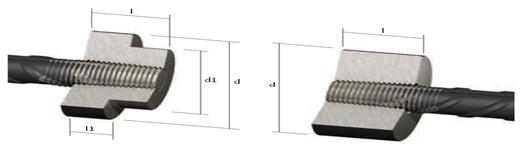

| Außen-ø Endverankerung "d" (mm) |
40 | 45 | 50 | 65 | 80 | 90 | 110 | 135 |
| Außen-ø Endverankerung "d1" (mm) |
- | - | - | - | - | 78 | 78 | 78 |
| Länge Endverankerung "l" (mm) | 27 | 30 | 33 | 35 | 43,5 | 46,5 | 53,5 | 67,5 |
| Länge Endverankerung "l1" (mm) |
- | - | - | - | - | 21,5 | 28,5 | 42,5 |
| Gewicht pro Endverankerung (kg) |
0,25 | 0,34 | 0,46 | 0,83 | 1,57 | 1,86 | 2,81 | 5,17 |
| Erforderliches Drehmoment (Nm) |
60 | 85 | 110 | 165 | 265 | 300 | 350 | 390 |
Ancon TTW Anschweißkupplung
Die Anschweißkupplung (AB-TW) dient dazu, um Bewehrungsstäbe mit Stahlkonstruktionen oder Stahlplatten zu verbinden.
Anschweißkupplung Anschlussstab Anschweißkupplung Anschlussstab
| Durchmesser Betonstahl (mm) |
Artikelnummer | Außen-ø Kupplung "d" (mm) |
Länge Kupplung "l" (mm) |
Gewicht pro Kupplung (kg) | Erforderliches Drehmoment (Nm) |
|---|---|---|---|---|---|
| 12 | 1700AB-TW12 | 25 | 35 | 0,11 | 60 |
| 14 | 1700AB-TW14 | 30 | 38 | 0,17 | 85 |
| 16 | 1700AB-TW16 | 30 | 42 | 0,18 | 110 |
| 20 | 1700AB-TW20 | 36 | 47 | 0,28 | 165 |
| 25 | 1700AB-TW25 | 46 | 57 | 0,56 | 265 |
| 28 | 1700AB-TW28 | 50 | 63 | 0,72 | 300 |
| 32 | 1700AB-TW32 | 55 | 72 | 0,97 | 350 |
| 40 | 1700AB-TW40 | 70 | 89 | 1,97 | 390 |
Preise erhalten Sie natürlich gern auf Nachfrage. Nachstehend können Sie sich gern eine Kopiervorlage für die Bestellung ausdrucken.
